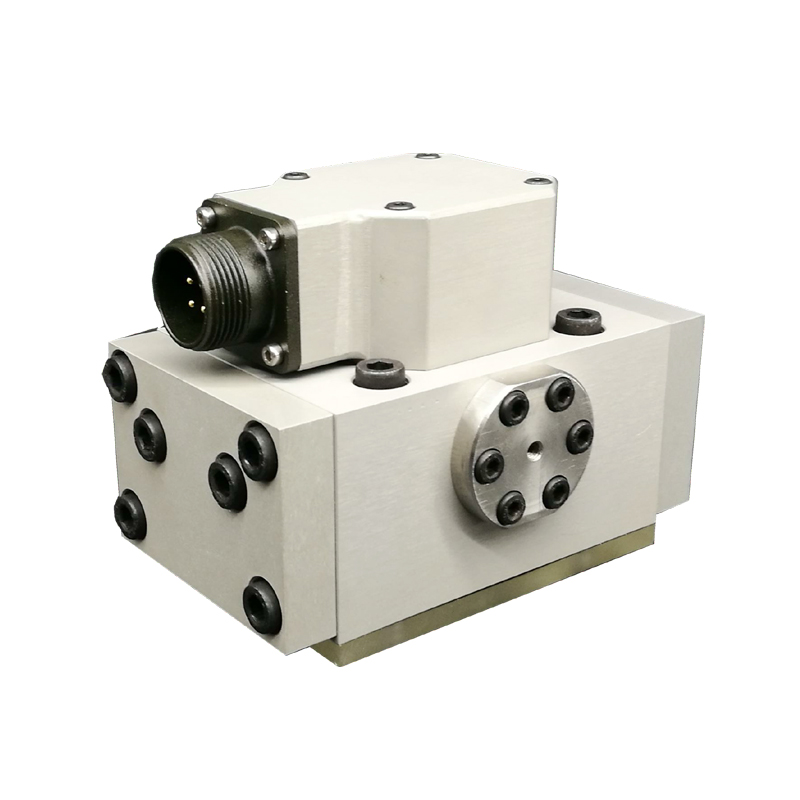

Электрогидравлический сервоклапан HY122
Основные характеристики
А. Двухступенчатый клапан управления расходом
Б. Конструкция: Тип двойное сопло – перегородка, Двигатель с сухим крутящим моментом, Силовой обратной связью
В. Материал корпуса: Стальной корпус
Г. Рабочее давление: 21 МПа
Описание
маркер
| Модель | Статическая производительность | Динамическая производительность | Технически совместимые аналоги импортных моделей | |
| Серия с номинальным расходом л/мин
(перепад давления на клапане 21 МПа) |
Статический расход л/мин | Амплитудно-фазовая полоса пропускания(-3 дБ, -90°) | ||
| HY122 | 1、2、3、4、6、8、12 | ≤0.25+0.05Qn | >100 | MOOG771 |
☆ Тип токоподводящего провода: Тип C-четырехжильный быстрый разъем (XK11), тип W - четырехжильный разъем.
☆ Направление электрической розетки: торцевая крышка 2 (по умолчанию), торцевая крышка 1.
☆ Порт впуска масла P, порт возврата масла R(Направление возврата масла надо настроить индивидуально)
☆ Материал уплотнения: бутадиен-нитрильный (дивинил-нитрильный) каучук (по умолчанию), фторкаучук.
☆ Сопротивление одиночной катушки и номинальный ток (In).
☆ На заказ по специальным требованиям.
◇ Гистерезис: ≤4%
◇ Линейность: ≤7.5%
◇ Симметричность: ≤10%
◇ Смещение нуля: ≤2%
◇ Разрешение: ≤1%
◇ Коэффициент усиления давления: ≥30% Па/1% I

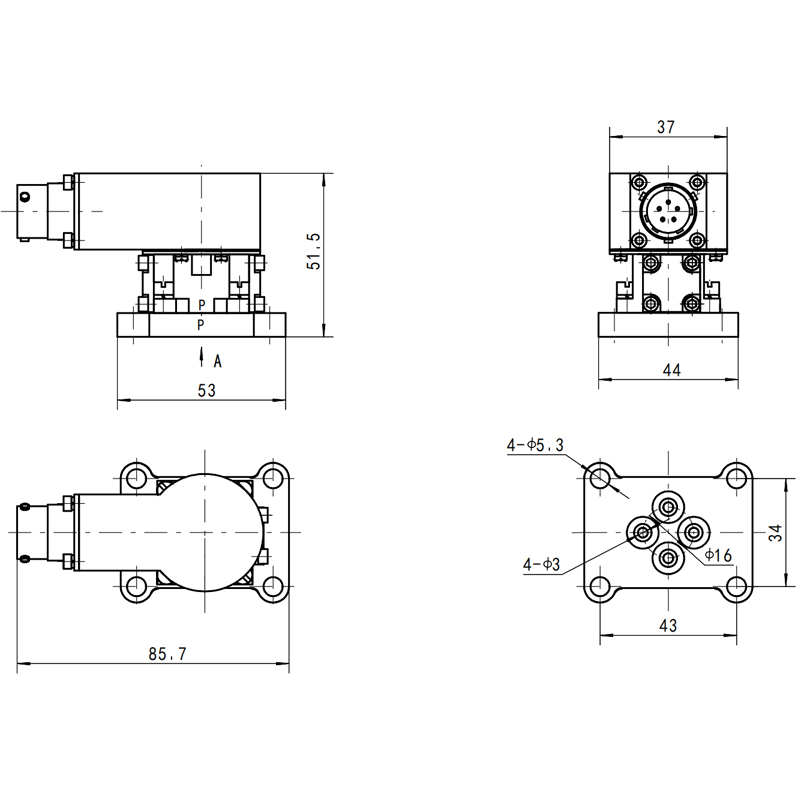

Чертеж сервоклапана HY122
