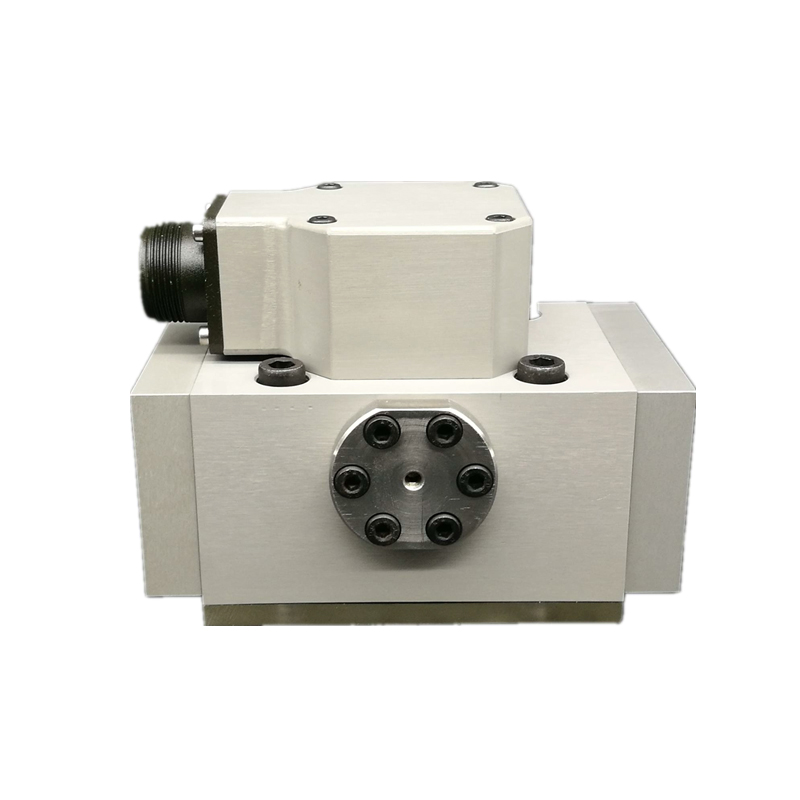

Электрогидравлический сервоклапан HY118
Основные характеристики
А. Двухступенчатый клапан управления расходом
Б. Конструкция: Тип двойное сопло – перегородка, Двигатель с сухим крутящим моментом, Силовой обратной связью
В. Материал корпуса: Алюминиевый сплав
Г. Рабочее давление: 21 МПа
Д. Двухступенчатая предкамерная фильтрация
Е. Возможность внешнего управления
Описание
маркер
| Модель | Статическая производительность | Динамическая производительность | Технически совместимые аналоги импортных моделей | |
| Серия с номинальным расходом л/мин
(перепад давления на клапане 21 МПа) |
Статический расход л/мин | Амплитудно-фазовая полоса пропускания(-3 дБ, -90°) | ||
| HY118 | 8、16、33、50、66、100 | ≤3 | >50 Гц (по амплитуде)
>50 Гц (по фазе) |
Серия Rexroth 4WS2EM(D)10-5X
Серия Rexroth 4WS2EM(D)10-4X Серия TSS-434 Серия G631 |
☆ Тип токоподводящего провода: тип A - четырехжильный разъем с метрической резьбой (2C22), тип B - четырехжильный разъем с метрической резьбой (P20), тип W - четырехжильный разъем.
☆ Направление электрической розетки: торцевая крышка A (по умолчанию), торцевая крышка B, порт впуска масла P, порт возврата масла T.
☆ Материал уплотнения: бутадиен-нитрильный (дивинил-нитрильный) каучук (по умолчанию), фторкаучук.
☆ Сопротивление одиночной катушки и номинальный ток (In).
☆ На заказ по специальным требованиям.
◇ Гистерезис: ≤4%
◇ Линейность: ≤7.5%
◇ Симметричность: ≤10%
◇ Смещение нуля: ≤2%
◇ Разрешение: ≤1%
◇ Коэффициент усиления давления: ≥30% Па/1% I

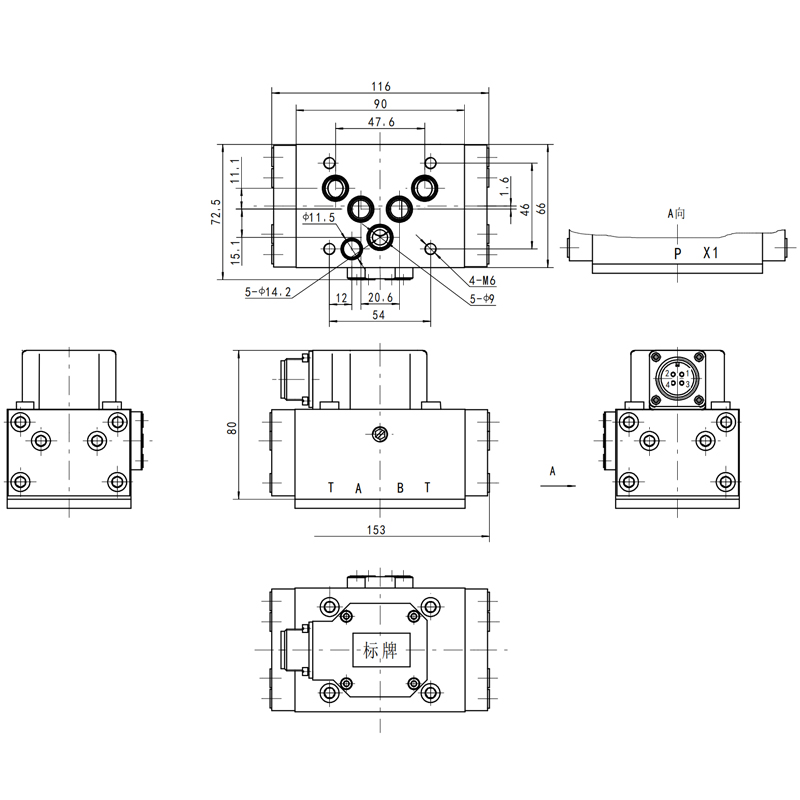

Чертеж сервоклапана HY118
