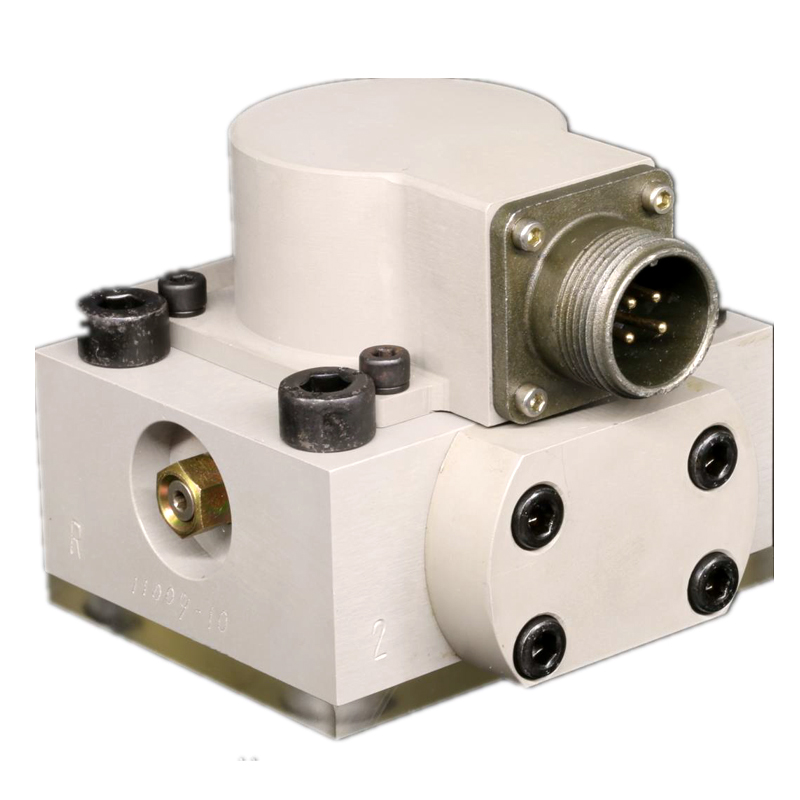

Электрогидравлический сервоклапан HY106
Основные характеристики
А. Двухступенчатый клапан управления расходом
Б. Конструкция: Тип двойное сопло – перегородка, Двигатель с сухим крутящим моментом, Силовой обратной связью
В. Материал корпуса: Алюминиевый сплав
Г. Рабочее давление: 21 МПа
Д. Внешний механизм нулевой регулировки
Описание
маркер
| Модель
|
Статическая производительность | Динамическая производительность | Модели, которые могут заменить MOOG
|
|
| Серия с номинальным расходом л/мин
(перепад давления на клапане 21 МПа) |
Статический расход л/мин
|
Амплитудно-фазовая полоса пропускания(-3 дБ, -90°)
|
||
| HY106 | 8、16、33、50、66、100 | ≤3 | >50 Гц (по амплитуде)
>60 Гц (по амплитуде)
|
Серия
MOOG761 |
☆ Тип токоподводящего провода: тип A - четырехжильный разъем с метрической резьбой (2C22), тип B - четырехжильный разъем с метрической резьбой (P20), тип W - четырехжильный разъем, тип T - четырехжильный разъем с резьбой (MS3106), тип R - семижильный разъем с имперской резьбой.
☆ Направление электрической розетки: торцевая крышка 2 (по умолчанию), торцевая крышка 1, порт впуска масла P, порт возврата масла R.
☆ Материал уплотнения: бутадиен-нитрильный (дивинил-нитрильный) каучук (по умолчанию), фторкаучук.
☆ Сопротивление одиночной катушки и номинальный ток (In).
☆ На заказ по специальным требованиям.
◇ Гистерезис: ≤4%
◇ Линейность: ≤7.5%
◇ Симметричность: ≤10%
◇ Смещение нуля: ≤2%
◇ Разрешение: ≤1%
◇ Коэффициент усиления давления: ≥30% Па/1% I

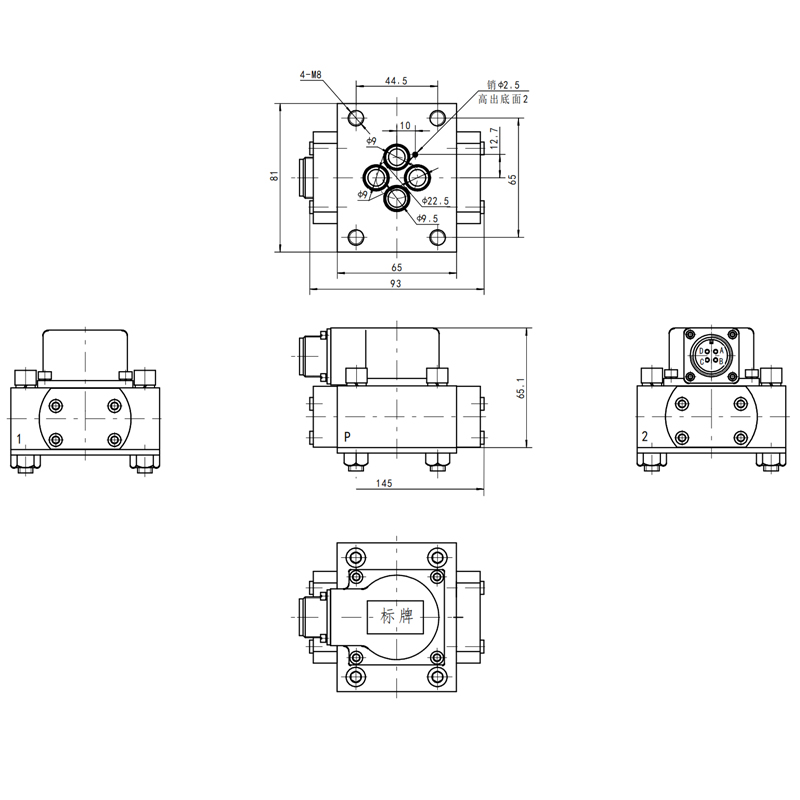

Чертеж сервоклапана HY106
Свяжитесь с нами
ООО Ханьчжун Циньчуань Гидравлические сервоуправляемые системы является акционерным предприятием, объединяющим исследования и разработки, производство и продажи.
Компания придерживается принципа «Клиент превыше всего, неуклонное развитие», следуя концепции «ориентация на клиента» для предоставления высококачественных услуг широкому кругу заказчиков.
связаться с нами
Сопутствующие популярные продукты
Электрогидравлический сервоклапан HY113
Основные характеристики А. Двухступенчатый клапан управления расходом Б. Конструкция: Тип двойное сопло – перегородка, Двигатель с сухим крутящим моментом, Силовой обратной связью В. Материал корпуса: Стальной корпус Г. Рабочее давление: 21 МПа
Электрогидравлический сервоклапан HY109
Основные характеристики А. Двухступенчатый клапан управления расходом Б. Конструкция: Тип двойное сопло – перегородка, Двигатель с сухим крутящим моментом, Силовой обратной связью В. Материал корпуса: Алюминиевый сплав Г. Рабочее давление: 21 МПа Д. Двухступенчатая предкамерная фильтрация
Электрогидравлический сервоклапан HY118
Основные характеристики А. Двухступенчатый клапан управления расходом Б. Конструкция: Тип двойное сопло – перегородка, Двигатель с сухим крутящим моментом, Силовой обратной связью В. Материал корпуса: Алюминиевый сплав Г. Рабочее давление: 21 МПа Д. Двухступенчатая предкамерная фильтрация Е. Возможность внешнего управления
Сервогидравлическая станция
Сервогидравлическая станция – это вид гидравлической силовой установки, которая использует сервомотор для привода гидравлического насоса. Используя последнее поколение гидравлических серво энергосберегающих решений, давление системы, поток двойной замкнутый контур, гидравлическая система в соответствии с фактическими потребностями потока и давления для подачи масла, чтобы преодолеть высокое потребление энергии, генерируемое традиционной гидравлической системой высокого давления переполнения, может уменьшить свое давление для поддержания более 50% потери мощности, для достижения существенных требований энергосбережения.
Односторонняя блокировка гидравлического цилиндра
Односторонний гидравлический замок – это форма применения гидравлического обратного клапана, его основная функция заключается в достижении односторонней блокировки масляного контура посредством внешнего управления, чтобы предотвратить проскальзывание цилиндра из-за внешних сил или колебаний давления в системе, приводящих к потере контроля над движением.
Цилиндр для воздушной рабочей платформы ножничного типа
Цилиндр аутригера Функция: Сбалансируйте центр а...
Гидравлический трехкулачковый патрон
Гидравлический патрон – это приспособление, управляемое гидравлической системой, которое используется для закрепления заготовки на шпинделе токарного станка с числовым программным управлением (ЧПУ).
Электрогидравлический сервоклапан HY108
Основные характеристики А. Двухступенчатый клапан управления расходом Б. Конструкция: Тип двойное сопло – перегородка, Двигатель с сухим крутящим моментом, Силовой обратной связью В. Материал корпуса: Стальной корпус Г. Рабочее давление: 21 МПа

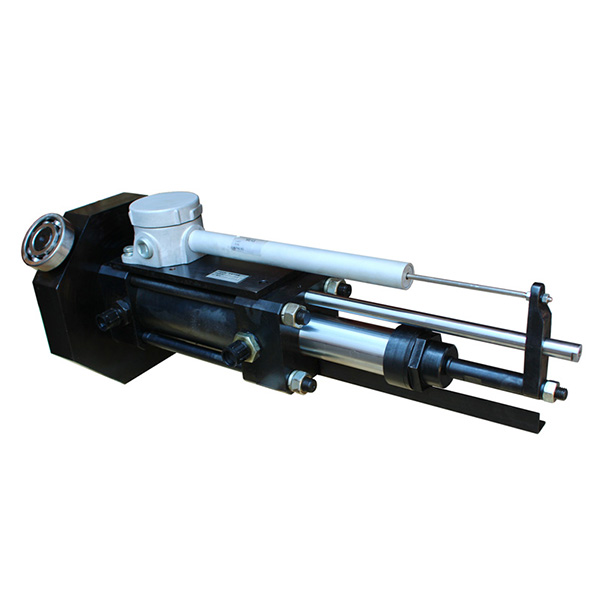

Сервопривод
